產品特點：

● 八路開關量輸入，八路開關量輸出

● 通過RS-485/232接口可以讀取輸入的電平狀態

● 通過RS-485/232接口可以設定輸出狀態

● 信號輸入，輸出及通訊接口之間3000V三隔離

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議，自動識別協議

● 低成本、小體積、模塊化設計

● 外形尺寸：120 x 70 x 43mm

典型應用：

● 電平信號測量、監測和控制

●  RS-485遠程I/O，數據采集

● 智能樓宇控制、安防工程等應用系統

●  RS-232/485總線工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測與控制

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 開關量信號采集

產品概述：

WJ65產品實現傳感器和主機之間的信號采集與控制，用來檢測開關量信號，或者控制設備運行。WJ65系列產品可應用在 RS-232/485總線工業自動化控制系統，開關量信號測量和控制，高低電平信號的測量與輸出以及工業現場信號隔離及長線傳輸?shù)鹊取?/span>

產品包括電源調理，開關量采集、開關量輸出和RS-485串行通信。每個串口最多可接255只 WJ65系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

WJ65系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

WJ65系列產品按工業標準設計、制造，信號輸入、輸出及通訊接口之間3000V三隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

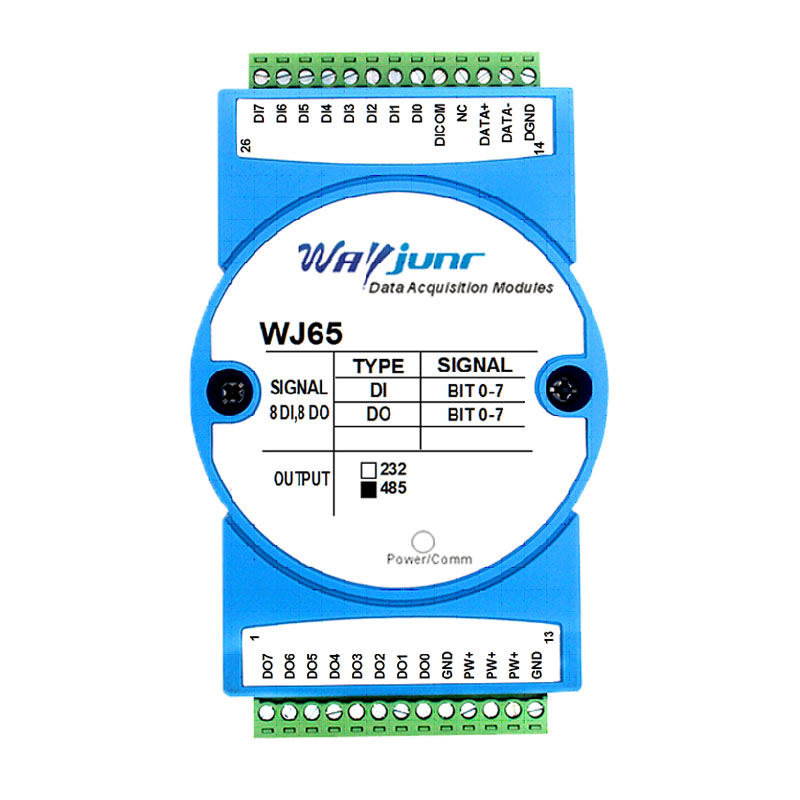

WJ65 遠程I/O模塊，可以用來測量八路開關量信號，并有八路開關量輸出。

1、開關量信號輸入與輸出

8路開關量信號輸入，可接干接點和濕接點，詳細請參考接線圖部分；8路開關量信號輸出集電極開路輸出，可以發命令設置內部上拉輸出。

2、通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位，無校驗。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、抗干擾

可根據需要設置奇偶校驗。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。

產品選型：

WJ65  -  □

                                     通訊接口

                                      485： 輸出為RS-485接口

                                      232： 輸出為RS-232接口

選型舉例1： 型號：WJ65 -232   表示通訊接口為RS-232

選型舉例2： 型號：WJ65 -485   表示通訊接口為RS-485

WJ65通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  開關量輸入，8通道（DI0~DI7）。

             低電平： 輸入  < 1V

             高電平： 輸入  4~ 30V

輸入電阻：  3KΩ

輸出類型：  集電極開路輸出，電壓0~30V，最大負載電流30mA，8通道（DO0~DO7）。

通    訊：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   輸入, 輸出,通訊之間 3 隔離，隔離電壓 3000VDC，其中電源和輸出共地

外形尺寸：   120 mm  x  70 mm  x  43mm
