產品特點：

●  RS-485/232接口，隔離轉換成4路標準模擬信號輸出

● 可選型輸出4-20mA或0-10V控制其他設備

● 模擬信號輸出精度優于 0.2%

● 支持WiFi網絡控制或MQTT控制

● 可以設置為MODBUS主站讀取其他設備數據

● 可以程控校準模塊輸出精度

● 信號輸出 / 通訊接口之間隔離耐壓3000VDC

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于安裝和布線

● 用戶可編程設置模塊地址、波特率等

● 支持Modbus RTU 通訊協議，自動識別協議

● 低成本、小體積模塊化設計

典型應用：

●  0-10V標準模擬信號輸出

● 智能樓宇控制、安防工程等應用系統

●  RS-232/485總線工業自動化控制系統

● 燈光控制，LED智能調光控制

● 設備運行調試與控制

● 傳感器信號的遠程傳輸及信號還原

● 工業現場執行器數據給定

● 醫療、工控產品開發

●  4-20mA信號輸出

產品概述：

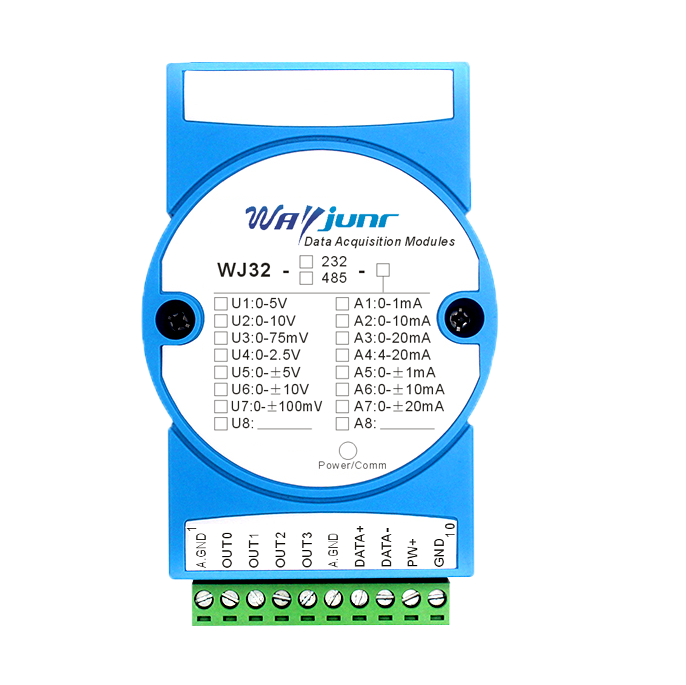

WJ32系列產品實現主機RS-485/232接口信號隔離轉換成標準模擬信號，用以控制遠程設備。WJ32系列產品可應用在 RS-232/RS-485總線工業自動化控制系統，4-20mA，0-5V，0-10V等標準信號輸出，用來控制工業現場的執行設備，控制設備以及顯示儀表等等。

產品包括電源隔離，信號隔離、線性化，D/A轉換和RS-485串行通信。每個串口最多可接255只 WJ32系列模塊，通訊方式采用ASCII碼通訊協議和MODBUS RTU通訊協議，自動識別通訊協議并回復，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

WJ32系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的校準值，地址，波特率，數據格式，校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

WJ32系列產品按工業標準設計、制造，信號輸出 / 通訊接口之間隔離，可承受3000VDC隔離電壓，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+80℃。

WJ32功能簡介：

WJ32 信號隔離D/A轉換模塊，可以用來輸出4路共地的電流或電壓信號。

1、  模擬信號輸出

12位輸出精度，產品出廠前所有信號輸出范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。

具體電流或電壓輸出量程請看產品選型，4路輸出選型必須相同。

2、  通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

           另外有一路WiFi，支持TCP/UDP/MQTT等多種通訊方式。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

產品選型：

WJ32  -  □   -  U(A)□

通訊接口                                         輸出電壓或電流信號值

485： 輸入為RS-485接口

232： 輸入為RS-232接口

選型舉例1： 型號：WJ32-485-A4   表示RS-485接口，4-20mA信號輸出

選型舉例2： 型號：WJ32-232-U2   表示RS-232接口，0-10V信號輸出

選型舉例3： 型號：WJ32-232-A7   表示RS-232接口，0-±20mA信號輸出

WJ32通用參數：

(typical @ +25℃，Vs為24VDC)

輸出類型：  電流輸出 / 電壓輸出

精    度：  0.2%

輸出失調：  電流輸出 ±0.5 uA/℃  ，電壓輸出 ±0.1 mV/℃

溫度漂移：  ±20 ppm/℃ (±30 ppm/℃, 最大)

輸出帶載能力：電流輸出    350Ω (4-20mA/0-20mA/0-±20mA電流輸出)

              電壓輸出    10mA(0-5V/0-10V/0-±5V電壓輸出)

通    訊：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1.5W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   通訊接口 / 輸出  之間：  3KVDC，1分鐘，漏電流 1mA

             其中通訊接口和電源共地。4路模擬量共地輸出。

耐沖擊電壓： 3KVAC， 1.2/50us(峰值)

外形尺寸：   106.7 mm  x  79 mm  x  25mm
