一、設置主機：

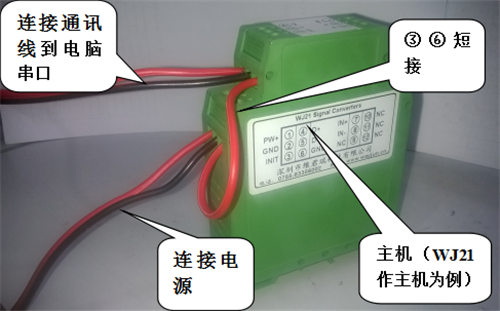

1、修改發送時間間隔只需對主機設置即可。連接電源線和通訊線(485/232)，通訊線接到電腦串口并將3腳和6腳短接（如圖所示），然后上電。

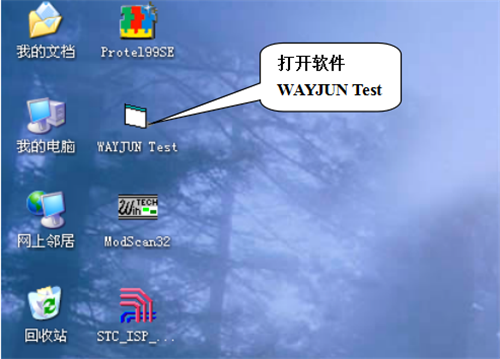

2、打開軟件“WAYJUN Test”

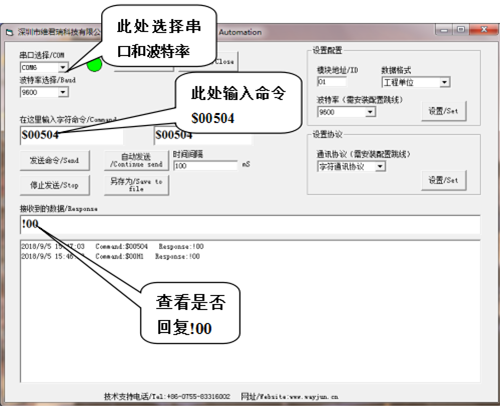

3. 修改發送時間間隔為5秒：輸入命令 $00504，并點擊發送命令，查看是否回復!00。(若沒有回復，請檢查接線和通訊端口)然后斷電，并將3腳和6腳短接線斷開。

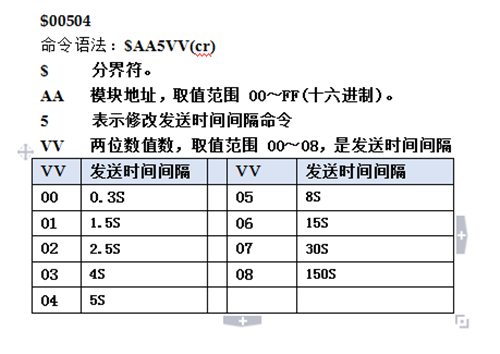

4、修改發送時間間隔為其他值，主要修改$00504中04的值。（命令語法如圖所示）

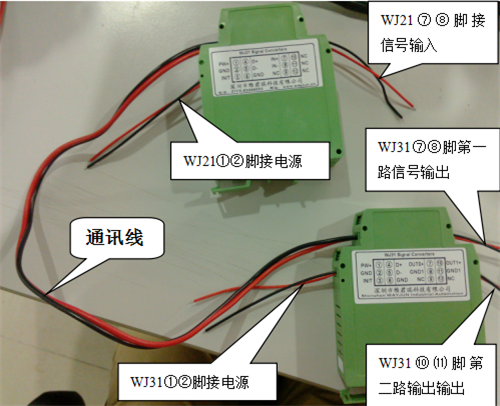

5、完成對主機的更改設置后，將WJ21④⑤腳連接到WJ31④⑤即可，對接接線如圖所示。

版權：

版權 ? 2012深圳市維君瑞科技有限公司。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

                                                            版本號：V1.0

                                                            日期：2018年9月

                                                                     -完-
