            4-20mA轉RS485數據采集模塊的工作原理

            發布日期:2019-09-06

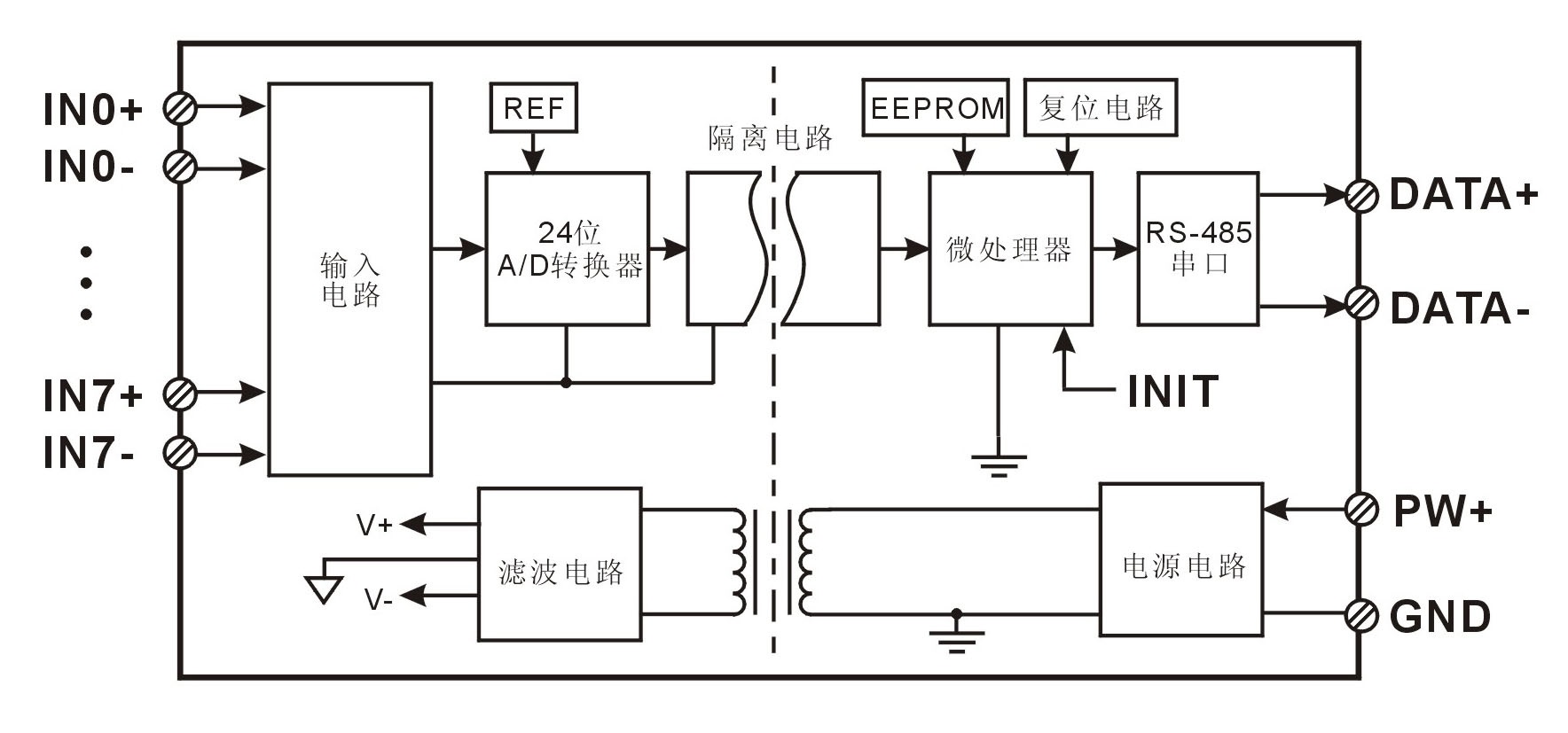

            4-20mA信號可以通過高精度AD轉換成數字信號,然后隔離到MCU進行數據濾波處理,最后通過RS485接口輸出遠傳到計算機或者PLC,實現AD轉換。具體請看下圖:

            維君瑞科技WAYJUN生產的WJ28產品實現傳感器和主機之間的信號采集,用來檢測模擬信號。WJ28系列產品可應用在 RS-232/485總線工業自動化控制系統,4-20mA / 0-5V信號測量、監測和控制,0-75mV,0-100mV等小信號的測量以及工業現場信號隔離及長線傳輸?shù)鹊取?/span>

            產品包括電源隔離,信號隔離、線性化,A/D轉換和RS-485串行通信。每個串口最多可接255 WJ28系列模塊,通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議,波特率可由代碼設置,能與其他廠家的控制模塊掛在同一RS-485總線上,便于計算機編程。

            WJ28系列產品是基于單片機的智能監測和控制系統,所有的用戶設定的校準值,地址,波特率,數據格式,校驗和狀態等配置信息都儲存在非易失性存儲器EEPROM里。

            WJ28系列產品按工業標準設計、制造,信號輸入 / 輸出之間隔離,可承受3000VDC隔離電壓,抗干擾能力強,可靠性高。工作溫度范圍- 45+85

            WJ28 信號隔離采集模塊,可以用來測量八路電壓或電流信號。

            1、  模擬信號輸入

            24位采集精度,8路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時,用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。

            2、  通訊協議

            通訊接口: 1路標準的RS-485通訊接口1路標準的RS-232通訊接口,訂貨選型時注明。

            通訊協議:支持兩種協議,命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議,能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

            數據格式:10位。1位起始位,8位數據位,1位停止位。

            通訊地址(0255)和波特率(2400、48009600、1920038400、57600 115200bps)均可設定;通訊網絡最長距離可達1200米,通過雙絞屏蔽電纜連接。

            通訊接口高抗干擾設計,±15KV ESD保護,通信響應時間小于100mS

            3、  抗干擾

            可根據需要設置校驗和。模塊內部有瞬態抑制二極管,可以有效抑制各種浪涌脈沖,保護模塊,內部的數字濾波,也可以很好的抑制來自電網的工頻干擾。
